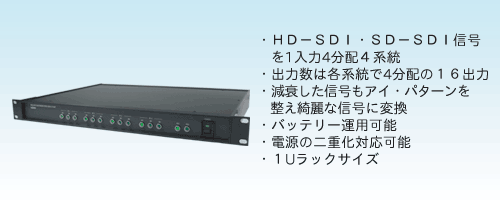

HD-SDI DISTRIBUTOR DDA-144F
本装置は、Ｈｉ−ＶｉｓｉｏｎシリアルデジタルのＨＤ−ＳＤＩ信号(ＳＭＰＴＥ ２９２Ｍ、ＢＴＡ Ｓ−００４Ｂ)をはじめ、 各種のＳＤＩ信号を分配することができます。電源の二重化にも対応しています。
１． ＨＤ−ＳＤＩ・ＳＤ−ＳＤＩ信号の４系統の信号を、それぞれ４分配する事が出来ます。
２． 入力ケーブル長は（５ＣＦＢ相当で）、１００ｍ（ＨＤ−ＳＤＩ）まで可能です。
３． 入力された信号は、イコライジングされ、最終段の高速同軸ドライバーにより出力されます。
５ＣＦＢ相当で１００ｍまでのドライブが可能です。
４． 電源の二重化対応が可能です。
二電源対応で運用することにより、無停電運用が可能となります。
電源電圧は、ＤＣ１２Ｖです。ＡＣアダプターを用いることによりＡＣ電源の運用が可能です。
ＡＣ電源電圧は、ＡＣ １００Ｖ−２００Ｖ、５０Ｈｚ・６０Ｈｚです。
５． 運用は、ワンタッチで可能です。
電源を投入すると、各系統別に 入力された信号モードでＬＥＤ表示され運用が可能となります。
| テレビ方式 | シリアルデジタルＴＶ（ＨＤ−ＳＤＩ・ＳＤ−ＳＤＩ） |
| 入力信号 | ＨＤ−ＳＤＩ信号（入力ケーブル長５ＣＦＢ相当で１００ｍまで）を含む 各種ＳＤＩ信号に対応 |
| 出力数 | １入力４分配４系統の１６出力 |
| 出力信号 | ＨＤ−ＳＤＩ信号（入力ケーブル長５ＣＦＢ相当で１００ｍまでドライブ可能）を含む 各種ＳＤＩ信号に対応 |
| 使用温度範囲 | ０℃ 〜 ４０℃ |
| 相 対 湿 度 | ９０％以下（結露なきこと） |
| 最小入力信号レベル | ＨＤ−ＳＤＩ信号で入力ケーブル長５ＣＦＢ相当の１００ｍの減衰レベル |
| 電源電圧 | ＤＣ１２Ｖ、またはＡＣ１００Ｖ〜ＡＣ２００Ｖ ５０Ｈｚ・６０Ｈｚ ± １０％以内 （ＡＣアダプター使用時） |
| 消費電力 | 約９Ｗ（外部電源ＤＣ１２Ｖ入力時） |
| 外形寸法 | ４４（H）＊ ４３０（W）＊３３０（D）（mm）（１Ｕラックサイズ） ラック取り付け金具、突起物などは、含みません |
| 質 量 | 約 ３ Kg |
弊社専用のアクセサリーです。
 専用ＡＣアダプター ACA-1 |
 デュアルパワー ケーブル DPC-1 |
